Montageanleitung
VANslide VS700MP/VS800MP
Benötigtes Werkzeug
Für die Montage des VANslides VS700MP benötigst Du: Innensechskantschlüssel 3mm und einen 10er Maulschlüssel
Allein oder mit Hilfe

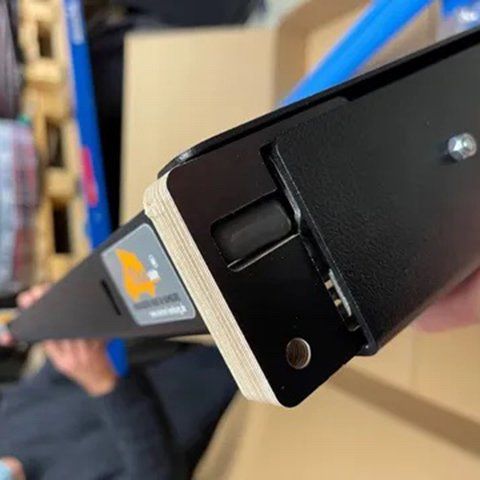

Die Montage ist zwar allein möglich, jedoch empfehlen wir zumindest beim Einlegen des VANslides auf eine helfende Hand zurückzugreifen. Als erstes entferne an allen vier Ecken die Transportsicherung. Zunächst die Vorderen Transportsicherungen bei den Hebeln rausziehen, die hinteren lösen sich, sobald Du die Wanne entriegelst und ein kleines Stück ausziehst.

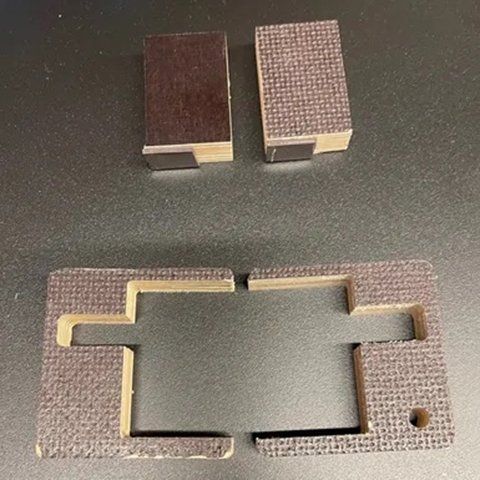

Kann dann weg
Die Transportsicherung wird nicht mehr benötigt und kann entsorgt werden.

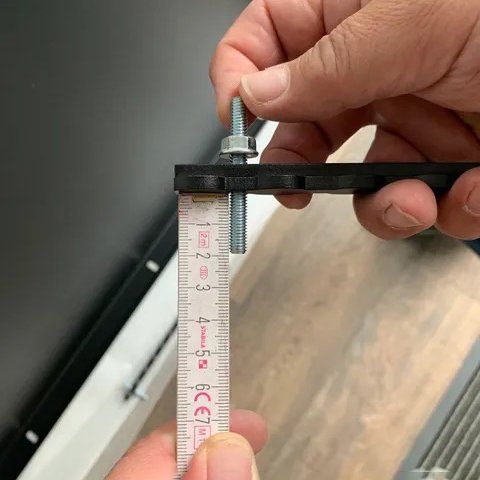

Messen und justieren
Die Die Gewindestifte der Ankerschienen müssen zunächst justiert werden. Hierzu drehst Du den Gewindestift so weit nach oben raus bis auf der Unterseite das Gewinde nur noch ca. 20mm raus schaut. Oben ist da, wo der Gewindestift die Innensechskantaufnahme hat und später die Mutter aufgedreht wird. Zum einsetzen ist es etwas einfacher, wenn Du die Muttern abnimmst.
Einsetzen Ankerschiene
Um das einsetzen der Ankerschiene zu erleichtern kannst Du die Gummilippe der Airlineschiene, etwas mit Wasser und Spülmittel Gemisch anfeuchten. Dann wird die Ankerschiene in die Airlineschiene gedrückt, hierzu müssen die Konturen übereinstimmen. Wenn die Ankerschiene eingelegt ist, werden die Gewindestifte von Hand etwas eingedreht, so das die Tellerenden der Ankerschiene, leicht an der Unterkante der Airlineschiene anliegen und Du den Anker noch schieben kannst.
Positionierung
Jetzt kannst Du die Ankerschiene positionieren. Hierzu wird der erste Gewindestift mittig der vierten Rundung positioniert. Dann kann die Ankerschiene Fixiert werden, hierzu wird der Gewindestift eingedreht und mit den 3mm Innensechskantschlüssel angezogen. Es muss nur so fest angezogen werden, dass beim Auflegen des Vanslide´s die Schienen sich nicht verschieben, der Kraftschluss erfolgt später über das anziehen der Muttern.
Endmontage
Dann kann der VANslide hineingelegt werden. Du legst den Vanslide zusammengeschoben vorsichtig in den Kofferraum auf den Gewindestiften ab. Jetzt öffnest Du die Verriegelung des VANslides und ziehst die Wanne vorsichtig raus. Nun hast Du freie Sicht auf die Bohrungen, um diese auf die Gewindestifte auszurichten. Achtung: Die Wanne muss immer gehalten werden! Zur Not sollte eine zweite Person unterstützen. Das Lochbild passt 100%tig ansonsten sind die Anker unterschiedlich positioniert. Wenn die Gewindestifte und die Löcher übereinstimmen, sicherst Du den VANslide, indem Du die Muttern aufschraubst.
Zunächst den VANslide halb einschieben und die Muttern auf den beiden hinteren Gewindestifte aufsetzen und handfest andrehen. Danach die Wanne wieder ganz ausziehen und die Muttern auf die beiden vorderen Gewindestifte drehen. Jetzt ist der VANslide gesichert und Du kannst mit einem 10mm Maulschlüssel oder einer 10mm Knarre die Muttern festziehen, schiebe dazu den VANslide halb ein um besser an die hinteren Muttern zu kommen. Durch die Gummilippe in der Schiene, ist der Druckpunkt etwas verschwommen, die Mutter sollte schon ordentlich festgezogen werden. Zum Schluss werden noch die 4 Stück Kunststoffkappen auf die Muttern gesetzt , jetzt ist der VANslide ist fertig montiert!Neuer Text
